畫像檢查捆包機

產品通過皮帶搬送至軌道后反轉180°，切出產品。通過畫像進行嵌合側端子位置度檢查，基板側端子間距檢查，基板側位置度檢查。吹吸氣后不良品排出，良品進行托盤捆包。

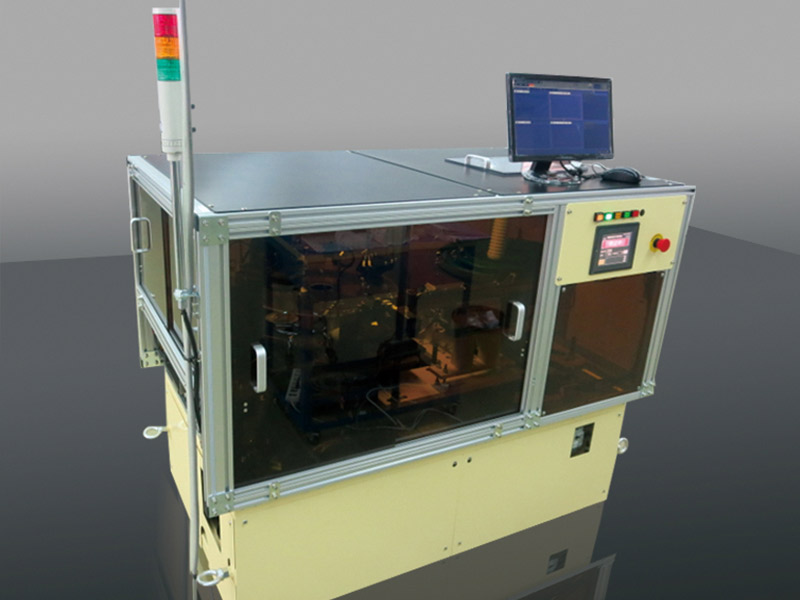

畫像檢查機

將產品投入到自動送料機中進行送料，使用基恩士的照相機進行產品的外觀檢查。外觀不良：毛刺，堵塞，裂縫，二次成型。若判斷OK，則在良品分離部將產品吹送至良品盒內，若判斷NG，則在不良品分離部將產品吹送至不良品盒內。

氣密檢查機

本設備主要對豐田汽車生產用部品SENSOR SUB-ASSY,GEAR TOOH MRE進行氣密檢查，將空氣注入產品內檢測其氣密性是否良好后，不良品排出，良品通過托盤進行捆包。

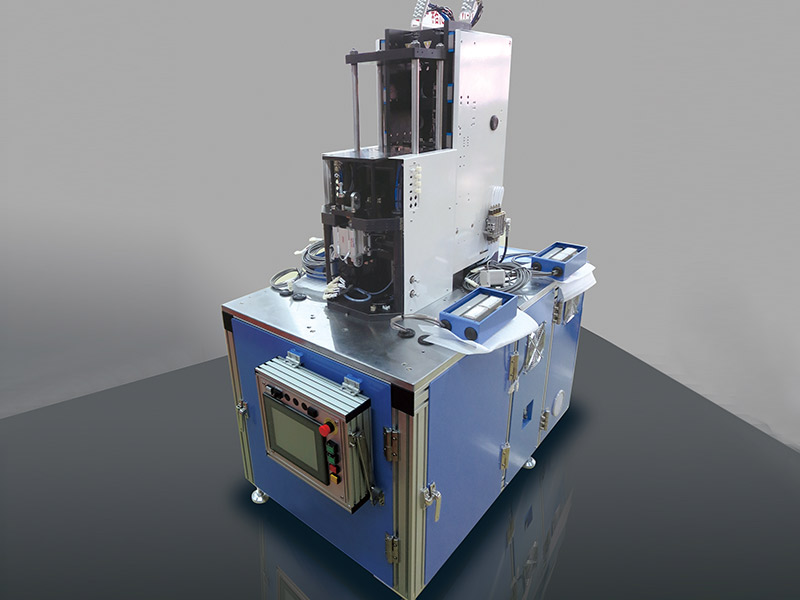

小型成型機

本設備屬于無水冷小型成型設備，端子輸送后分?jǐn)啵侔崛胫聊＞邇?nèi)，一體成型。成型后，通過畫像檢查來判定是否合格，最后把良品捆包。

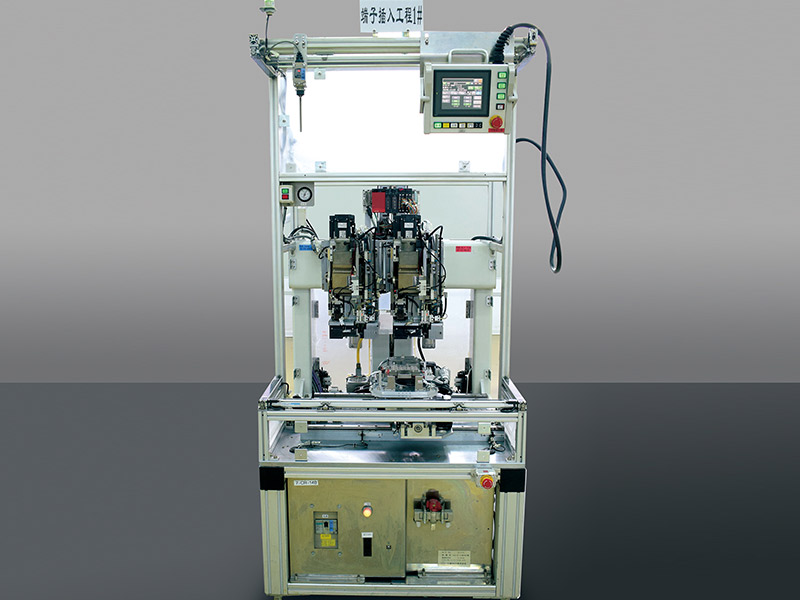

中繼端子插入機

本設備配備作業員1名，手動放置治具于XY工作臺上面的定位模塊上。XY工作臺對治具定位后移動、360度旋轉到各個插入位置實施端子插入。

螺母壓入組立機

本設備屬于全自動設備，動作概要為:HSG自動供料、切出、搬送；螺母自動供料、切出搬送；螺母假插入；螺母本壓人；產品排出

ASSY MC 端子插入機

通過托盤自動上料。馬達將產品定好位，定位后搬送到各個插入位置。端子送料，通過卷盤輸送。載體分?jǐn)嗤旰螽嬒駲z查端子是否缺針或者變形。如OK則對端子進行分段插入。完成品通過畫像檢查確認是否OK。OK品會搬入到完成品托盤。

插入成型品 (2)
